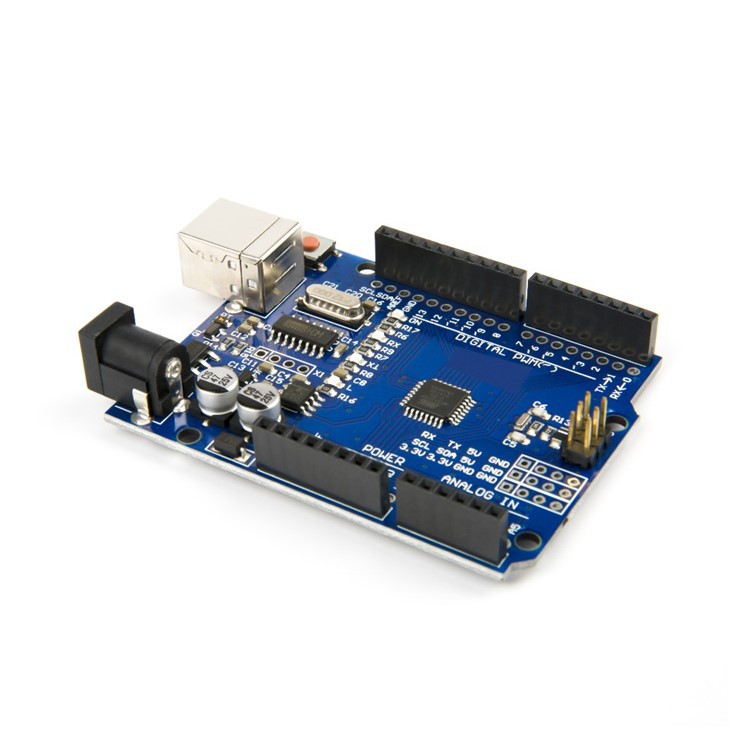

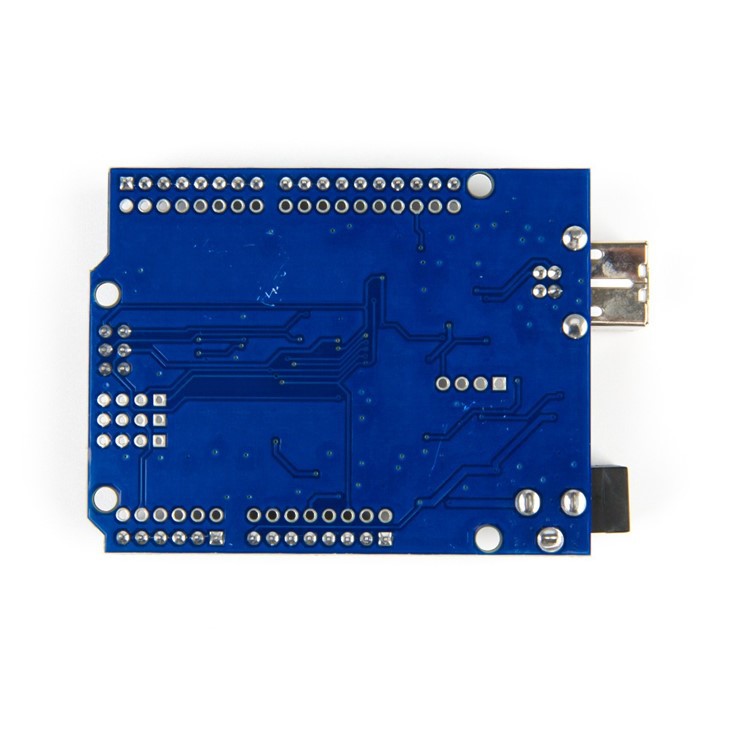

KUONGSHUN Development Board із штифтовими заголовками має ті самі основні функції, що й KUONGSHUN Development Board BOARD. Це плата мікроконтролера на основі ATMEGA328P-AU, яка має ту саму функцію, що й ATMEGA328P(-PU), повністю сумісна з ARDUINO.
Він має 14 цифрових входів/виходів (з яких 6 можна використовувати як ШІМ-виходи), 6 аналогових входів, кварцевий генератор 16 МГц, USB-з’єднання, роз’єм живлення, 2 роз’єми ICSP і кнопку скидання.
Ця розробна плата KUONGSHUN із штифтовими заголовками є вдосконаленням на основі розробної плати KUONGSHUN. Він розбиває всі цифрові та аналогові контакти у вигляді заголовків 3PIN (G, V, S).
Виводи S відповідають усім 14 цифровим виводам, 6 аналоговим виводам. G контакти для заземлення. V контакти для VCC. Ви можете контролювати напругу VCC за допомогою повзункового перемикача на 5 В або 3,3 В.
При переключенні на 5 В рівень на порту послідовного зв’язку становить 5 В, напруга на контактах – 5 В. При переключенні на 3,3 В рівень на порту послідовного зв’язку становить 3,3 В, напруга на контактах – 3,3 В.
lВін також виділяє два роз’єми 4PIN для послідовного зв’язку та зв’язку IIC. Так легше підключати зовнішні датчики та модулі.
Що стосується плати розробки KUONGSHUN, її чіп регулятора напруги NSP1117. При підключенні зовнішнього джерела живлення, вихід 5 В, струм приводу становить 1 А.
Але для цієї плати розробки KUONGSHUN із роз’ємами мікросхемою регулятора напруги є MP2307DN. При підключенні зовнішнього джерела живлення, вихід 5 В, струм приводу становить 2 А.
Він містить усе необхідне для підтримки мікроконтролера, просто підключіть його до комп’ютера за допомогою USB-кабелю або живіть за допомогою адаптера змінного струму в постійний струм або акумулятора, щоб почати.
